معدّات الوصل والفصل المعزولة بالهواء

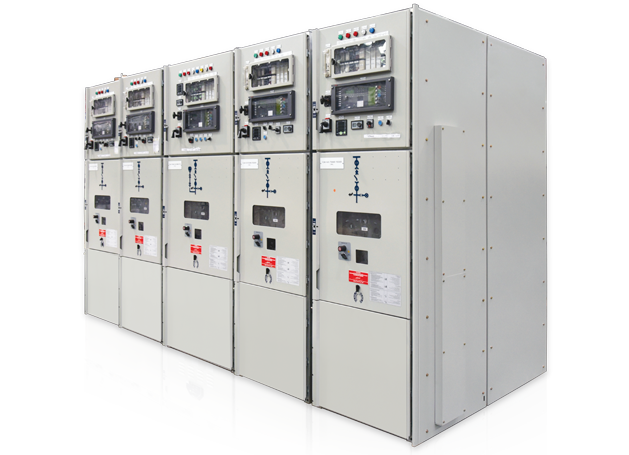

12/17.5 كيلوفولت متعددة الحجيرات ، طراز alfa12

تصنع الفنار معدّات الوصل و الفصل - طراز alfa12 ذات الجهد المتوسط المعزولة هوائياً ، حيث يتم تصميمها وتصنيعها وفقاً لأحدث معايير اللجنة الكهروتقنية الدولية والمواصفات الخليجية GCC. .
تتوافق معدّات الوصل و الفصل - طراز alfa12 مع أعلى متطلبات السلامة والجودة حيث تم اختبارها ضد الانفجارات الخطرة الناجمة عن الأعطال الكهربائية الداخلية في اللوحة (IAC AFLR).
يتم استخدام معدّات الوصل و الفصل - طراز alfa12 بشكل شائع في التحكم والحماية لمعدات نقل وتوزيع الطاقة الكهربائية في شبكة الجهد المتوسط والمحطات الكهربائية المرتبطة بالمرافق الضخمة والمشاريع التجارية والصناعية ومغذيات النقل والتوزيع .


المواصفات الفنية:

  • معدات وصل وفصل متوسطة الجهد ذات هيكل وحجرات داخلية معدنية معزولة هوائياً مصممة ومصنعة وفقاً لأحدث معايير اللجنة الكهروتقنية الدولية IEC 62271-200.
  • الجهد الكهربائي 12/17.5 كيلو فولت
  • متوفرة بتيارات رئيسية 630 / 1250 / 2000 /3150 أمبير
  • الوحدات الوظيفية: وحدات التغذية ، رافعة البسبارات ، دامج القضبان ، لوحة التأريض
  • تتحمل تيار قصر يصل لغاية 31.5 كيلو أمبير
  • مدة تيار القصر : (3 ثواني)
  • التردد: 50/60 هيرتز
  • شدة تحمل الجهد العالي النبضي : 95 كيلو فولت لمدة 50/1.2 مايكروثانية
  • شدة تحمل الأعطال المدمرة الناجمة عن القوس الكهربائي الداخلي 31.5 كيلو أمبير لمدة 1 ثانية AFLR
  • تصنيف استمرارية تزويد الطاقة : LSC2B-PM



١٥ كيلوفولت متعددة الحجيرات ، طراز alfa ANSI

تصنع الفنار معدّات الوصل و الفصل - طراز alfa ANSI ذات الجهد المتوسط المعزولة هوائياً ، حيث يتم تصميمها وتصنيعها وفقاً للمعايير الأمريكية رقم ANSI/ IEEE C37.20.2 ومتطلبات شركة أرامكو السعودية Aramco .
تتوافق معدّات الوصل و الفصل - طراز alfa ANSI مع أعلى متطلبات السلامة والجودة حيث تم اختبارها ضد الانفجارات الخطرة الناجمة عن الأعطال الكهربائية الداخلية في اللوحة (IAC AFLR).
يتم استخدام معدّات الوصل و الفصل - طراز alfa ANSI بشكل رئيسي في التحكم والحماية لمعدات نقل وتوزيع الطاقة الكهربائية وكذلك في تطبيقات الغاز و البترول والبتروكيماويات وغيرها من المشاريع .


المواصفات الفنية:

  • معدات وصل وفصل متوسطة الجهد ذات هيكل وحجرات داخلية معدنية ، معزولة هوائياً ، مصممة ومصنعة وفقاً للمواصفات الامريكية رقم ANSI/ IEEE C37.20.2
  • الجهد الكهربائي: 4.76 / 8.2 / 15 كيلو فولت
  • متوفرة بتيارات رئيسية: 1200 / 2000 / 3000/ 3500 / 4000 أمبير
  • الوحدات الوظيفية: وحدات التغذية ، رافعة البسبارات ، دامج القضبان ، وغيرها
  • تتحمل تيار قصر يصل لغاية 50 كيلو امبير
  • مدة تيار القصر : 2 ثانية
  • التردد: 60 هرتز
  • شدة تحمل الجهد العالي عند تردد الشبكة : 36/19 كيلو فولت لمدة 1 دقيقة
  • شدة تحمل الجهد العالي النبضي : 95/60 كيلو فولت

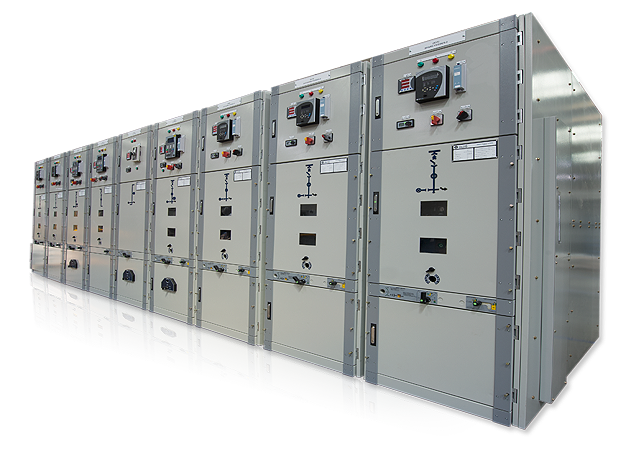

١٧,٥ كيلوفولت متعددة الحجيرات ، طراز NES-H

تصنع الفنار معدّات الوصل و الفصل - طراز NES-H ذات الجهد المتوسط المعزولة هوائياً ، حيث يتم تصميمها وتصنيعها وفقاً لأحدث معايير اللجنة الكهروتقنية الدولية ومتطلبات الشركة السعودية للكهرباء.
تتوافق معدّات الوصل و الفصل - طراز NES-H مع أعلى متطلبات السلامة والجودة حيث تم اختبارها ضد الانفجارات الخطرة الناجمة عن الأعطال الكهربائية الداخلية في اللوحة (IAC AFLR).
يتم استخدام تلك المنتجات بشكل شائع في التحكم والحماية لمعدات نقل وتوزيع الطاقة الكهربائية في شبكة الجهد المتوسط والمحطات الكهربائية المرتبطة بالمرافق الضخمة والمشاريع التجارية والصناعية المتضمنة المولدات والمحركات ومغذيات النقل والتوزيع.


المواصفات الفنية:

  • معدات وصل وفصل متوسطة الجهد ذات هيكل وحجرات داخلية معدنية معزولة هوائياً مصممة ومصنعة وفقاًً لاحدث معايير اللجنة الكهروتقنية الدولية IEC 62271-200.
  • الجهد الكهربائي 17.5 كيلو فولت
  • متوفرة بتيارات رئيسية 630 / 1250 / 3150 / 4000 أمبير
  • الوحدات الوظيفية: وحدات التغذية ، رافعة البسبارات ، دامج القضبان ، لوحة التأريض
  • تتحمل تيار قصر يصل لغاية 40 كيلو أمبير
  • مدة تيار القصر ( 3 ثواني)
  • التردد: 60 هرتز
  • شدة تحمل الجهد العالي عند تردد الشبكة : 38 كيلو فولت / بالدقيقة
  • شدة تحمل الجهد العالي النبضي : 95 كيلو فولت لمدة 50/1.2 مايكروثانية
  • شدة تحمل الأعطال المدمرة الناجمة عن القوس الكهربائي الداخلي 40 كيلو أمبير لمدة 1 ثانية AFLR
  • تصنيف استمرارية تزويد الطاقة : LSC2B-PM
